TIPOS DE OTDR
INTRODUCCIÓN
En el apasionante mundo de las telecomunicaciones, donde la velocidad y la calidad de la transmisión de datos son vitales, contar con las herramientas adecuadas para realizar mediciones precisas y eficientes es fundamental. Una de estas herramientas es el OTDR (Optical Time Domain Reflectometer), un dispositivo utilizado en el campo de las fibras ópticas para realizar mediciones y análisis detallados de la calidad de la transmisión.
En esta nota, exploraremos los diferentes tipos de OTDRs disponibles en el mercado y cómo se adaptan a distintas aplicaciones y necesidades específicas. Estos dispositivos no solo son esenciales para los profesionales de las telecomunicaciones, sino que también juegan un papel crucial en la instalación, mantenimiento y solución de problemas en redes de fibra óptica.
Acompáñanos en este nota mientras descubrimos las características, ventajas y usos de los distintos tipos de OTDRs. Ya sea que seas un ingeniero en telecomunicaciones, un técnico de campo o simplemente un entusiasta de la tecnología, este blog te proporcionará información valiosa para entender cómo funcionan estos dispositivos y cómo pueden mejorar la eficiencia y confiabilidad de las redes de fibra óptica.
TIPOS DE OTDRs
En el mundo de las pruebas y mediciones de fibra óptica, existen diferentes tipos de OTDRs que se utilizan para caracterizar y evaluar las redes de fibra. Los tipos más comunes son los OTDRs convencionales y los OTDRs coherentes.Estos dos enfoques tienen diferencias fundamentales en su funcionamiento y capacidades de medición.
Un OTDR convencional utiliza pulsos de luz para medir la reflectancia y atenuación de la fibra óptica. Estos pulsos son enviados a través de la fibra y se detecta la señal reflejada o dispersada para determinar las características del enlace. A continuación, exploraremos los diferentes tipos de OTDRs CONVENCIONALES disponibles en el mercado y cómo cada uno de ellos se adapta a necesidades específicas de medición y análisis.Nuevo párrafo

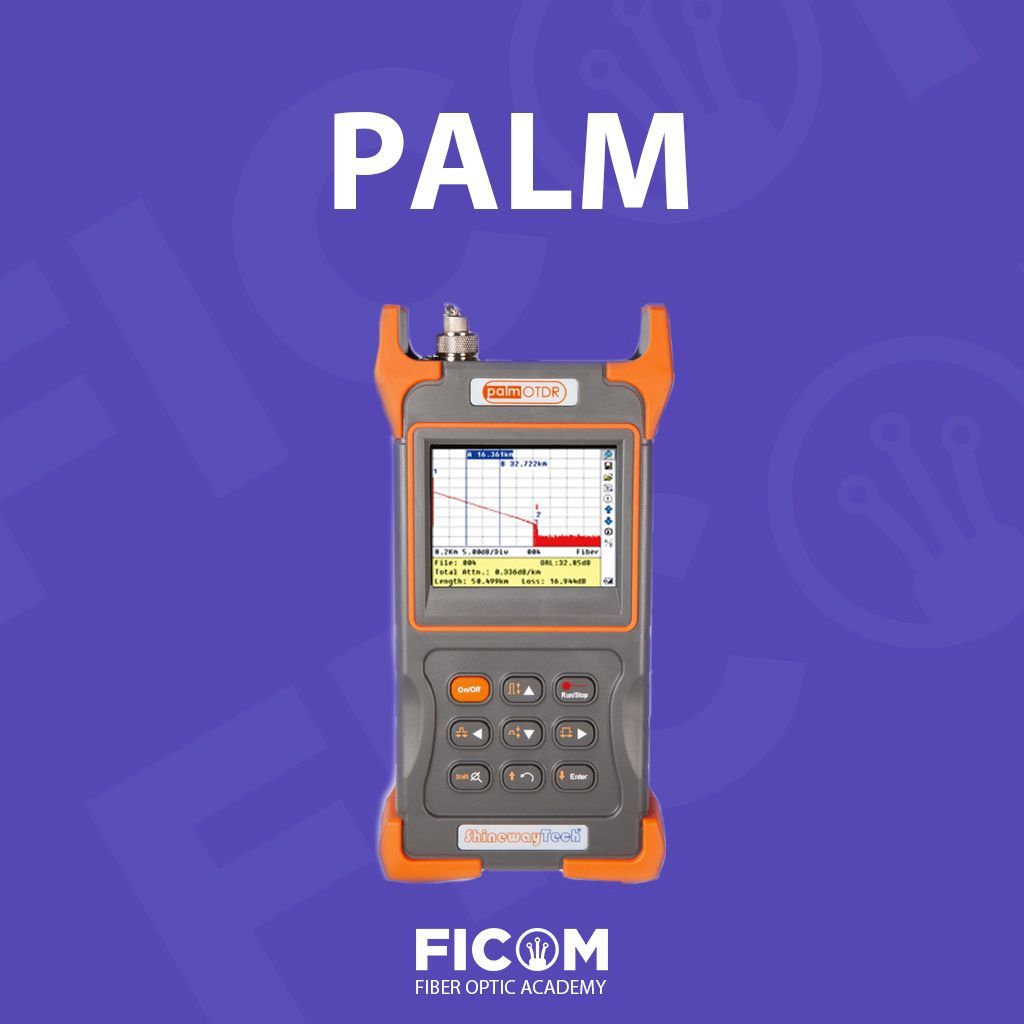

OTDRs portátiles o de mano
Los OTDRs de mano son dispositivos portátiles y compactos diseñados para realizar pruebas en campo de manera rápida y eficiente. Estos equipos son ideales para situaciones donde se requiere movilidad y flexibilidad, como en la instalación,
mantenimiento y resolución de problemas en redes de fibra óptica.

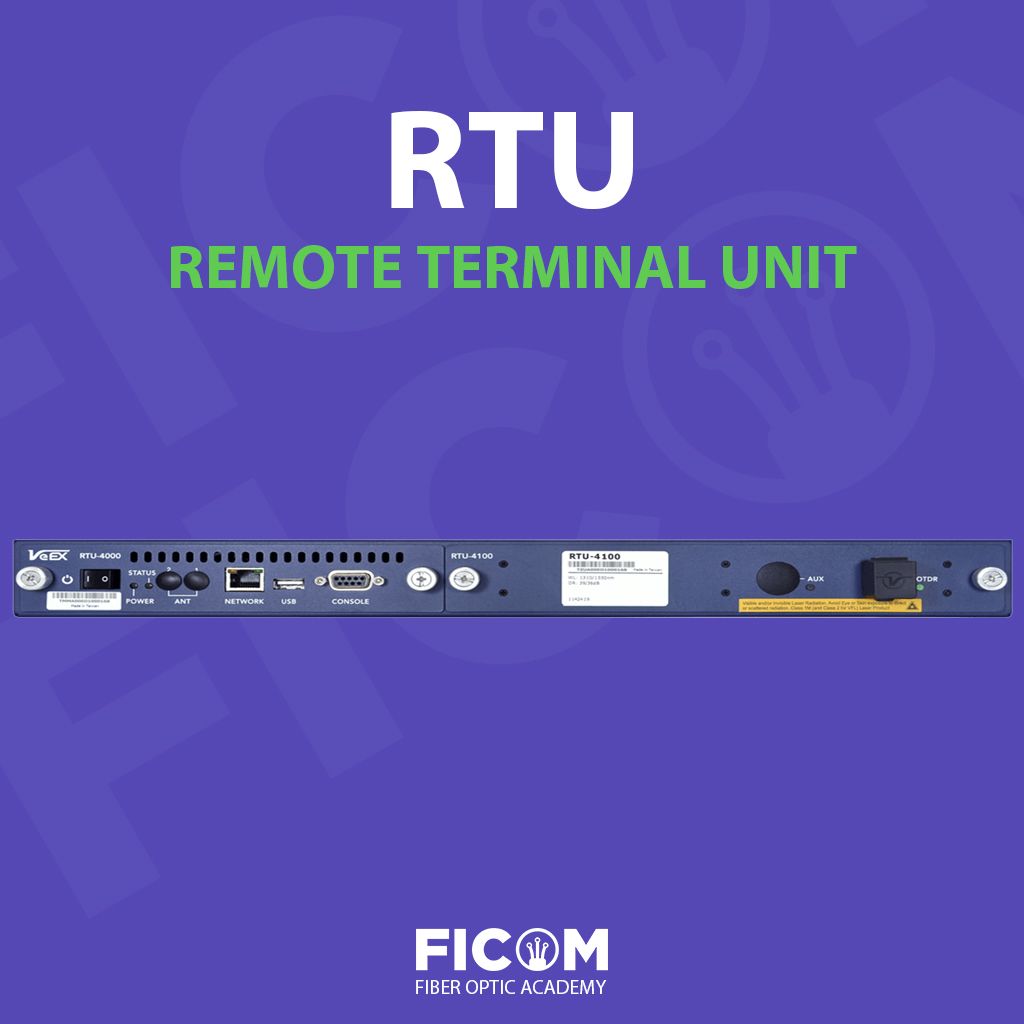

OTDR RACK
Los OTDRs en rack son equipos de medición de alto rendimiento diseñados para su uso en entornos de laboratorio, centros de datos y aplicaciones donde se requiere una mayor precisión y capacidad de análisis.
Estos dispositivos se caracterizan por su tamaño y diseño que los hacen aptos para ser instalados en racks estándar, lo que facilita su integración en sistemas de prueba más amplios.

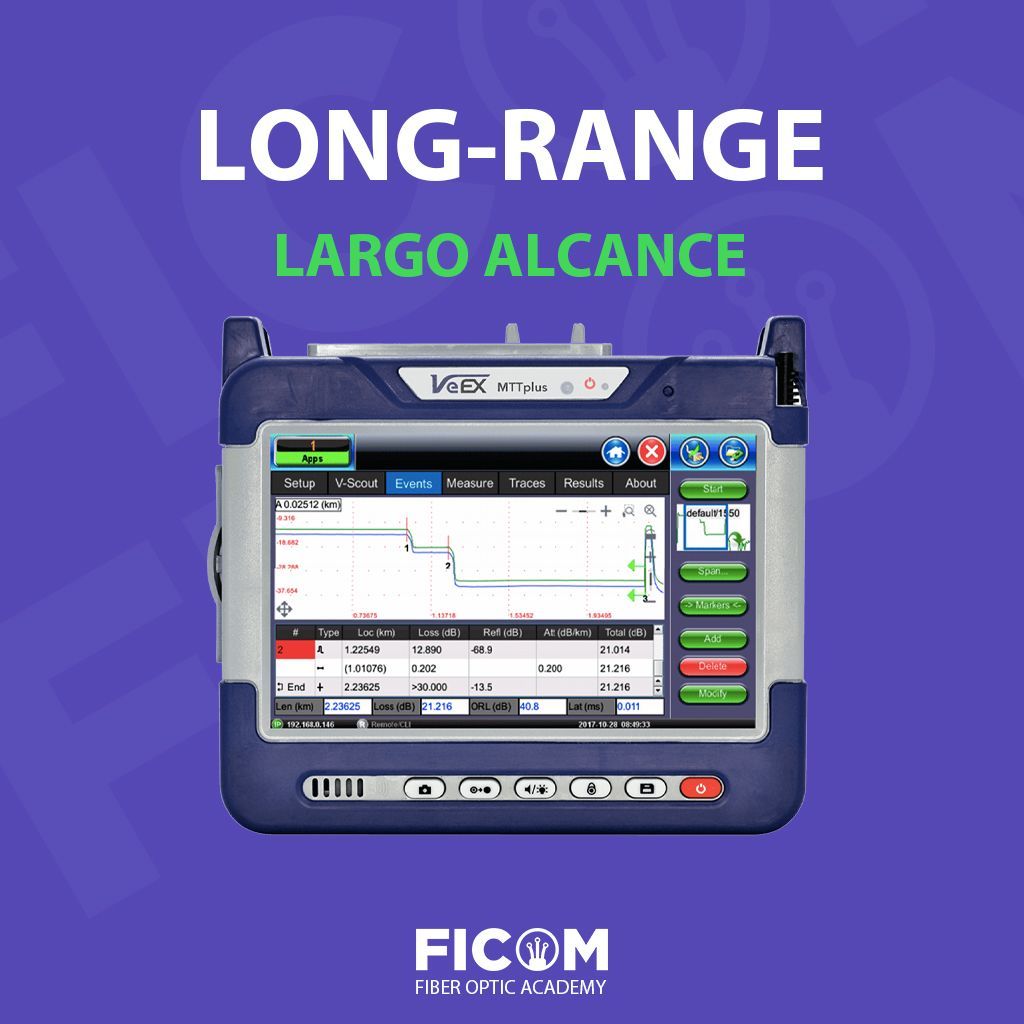

OTDRs de LARGO ALCANCE
Son dispositivos diseñados para realizar mediciones en redes de fibra óptica de larga distancia. Estos equipos son ideales para aplicaciones como la caracterización de cables, la inspección de enlaces de fibra óptica de larga longitud y la evaluación de redes de transporte de larga distancia.

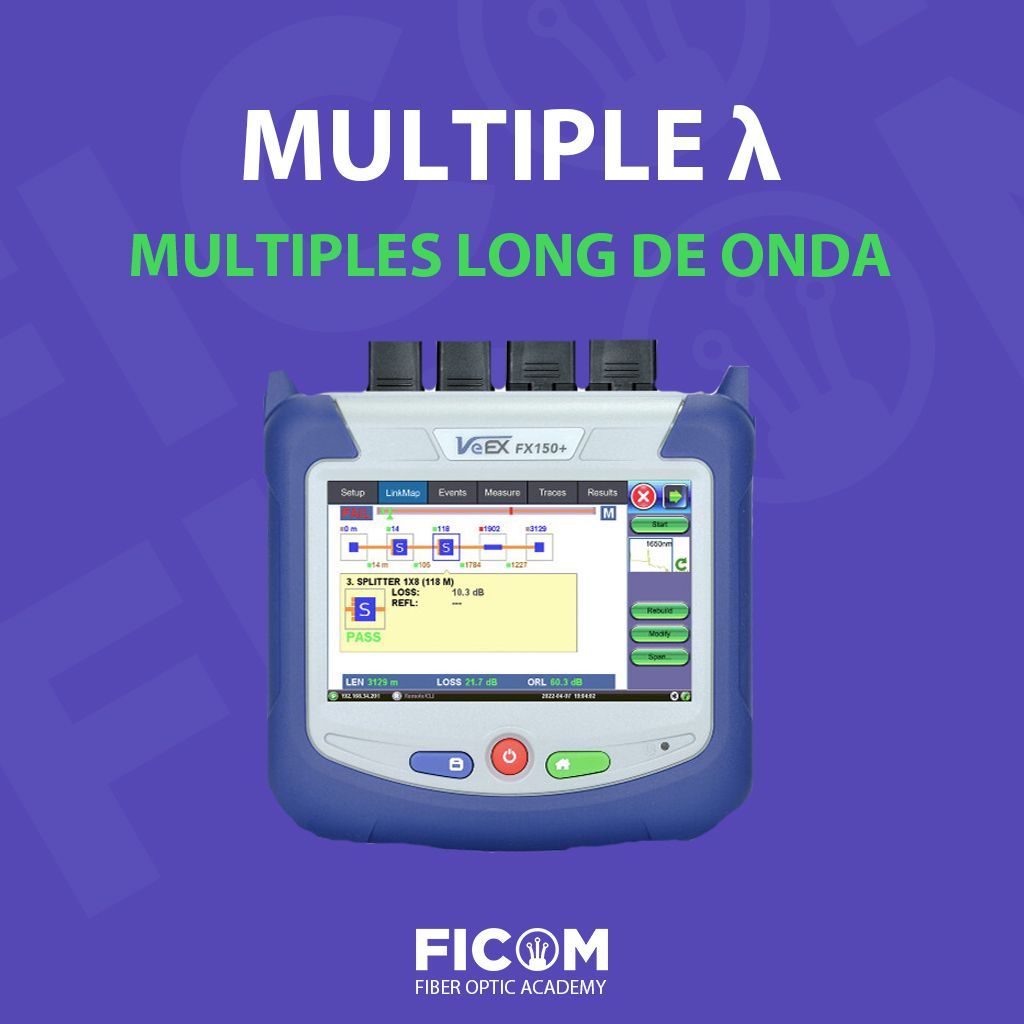

MÚLTIPLES LONG DE ONDA
El OTDR de múltiples longitudes de onda es una variante especializada de los OTDRs que permite realizar mediciones en diferentes longitudes de onda de manera simultánea o secuencial. Este tipo de OTDR es especialmente útil en aplicaciones donde es necesario analizar la calidad y las características de la fibra óptica en múltiples ventanas espectrales. Principal aplicación en redes PON.
C-OTDR (COHERENT)
Un OTDR coherente emplea técnicas de interferometría para obtener mediciones precisas y de alta resolución. Utiliza una señal óptica continua y detecta la interferencia resultante para obtener información detallada sobre la fibra.
La principal diferencia entre un OTDR convencional y uno coherente radica en la tecnología de detección utilizada y sus capacidades de medición resultantes. Mientras que un OTDR convencional es más adecuado para aplicaciones generales de diagnóstico y mantenimiento, un OTDR coherente brinda una mayor resolución, precisión y sensibilidad. Esto lo hace ideal para aplicaciones que requieren mediciones detalladas en enlaces de fibra óptica críticos, como la caracterización de enlaces de larga distancia o la evaluación de cables submarinos.

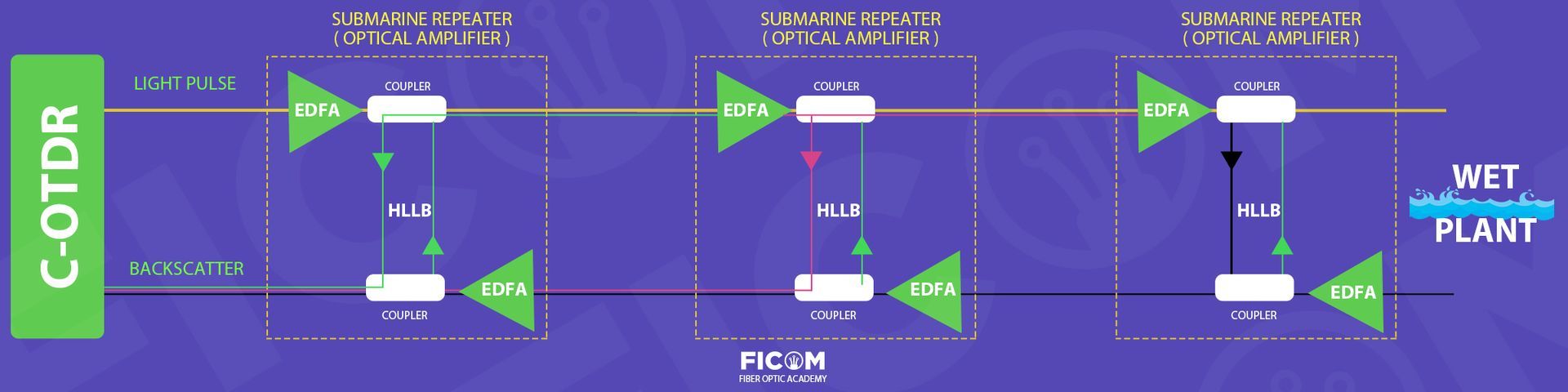

Un OTDR coherente (C-OTDR) proporciona trazas de atenuación de dB frente a km de sistemas de línea amplificada (repetida) en toda la longitud del cable submarino. Un par de fibra óptica (FP) submarino se prueba lanzando una señal de prueba en la fibra de dirección de transmisión (Tx). La luz retrodispersada de Rayleigh se mide en la fibra de dirección de recepción (Rx) después de que se acopla en cada amplificador (repetidor submarino) a través de un bucle de alta pérdida (HLLB), como se muestra en la Figura superior. Al C-OTDR se le asigna un canal DWDM típicamente lejos de los canales DWDM en servicio para minimizar cualquier posibilidad de interferencia.
"En una longitud de 700 km en este caso, y puede localizar fallas
dentro de aproximadamente 10 metros"

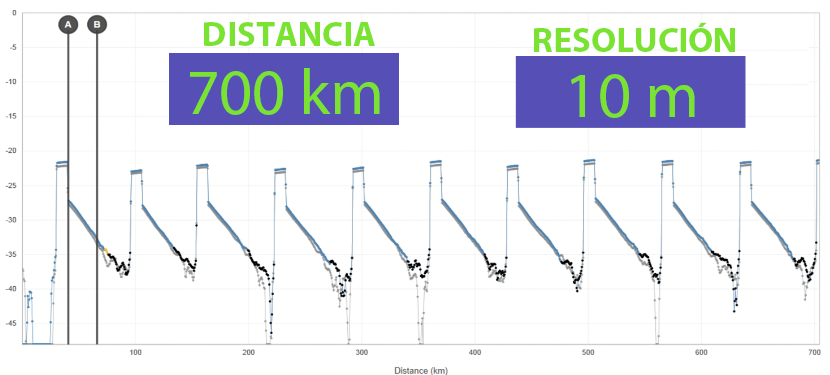

Los C-OTDR prueban todo el cable submarino amplificado (repetido), mientras está en servicio, para obtener una vista ilustrada más completa para los operadores de cable para que puedan monitorear la continuidad de toda su planta húmeda. Esta información ayuda a las flotas de mantenimiento a ubicar mejor exactamente dónde está la causa de la interrupción del cable submarino y luego repararla. También destaca la atenuación o los reflejos anormales para abordar de manera proactiva cualquier anomalía. Como se muestra en la figura superior, el C-OTDR proporciona un seguimiento de un cable submarino en toda su longitud, 700 km en este caso, y puede localizar fallas dentro de aproximadamente 10 metros.
